권고: (개정) HPE iLO 4 (Integrated Lights-Out 4) - AHS 로그, OneView 프로필 및 Intelligent Provisioning을 저장하는 데 사용되는 NAND를 포맷하는 방법

해결 방법

NAND 포맷을 위한 전제 조건

.XML 파일의 내용은 다음과 유사해야 하며, 행 2에서 iLO 관리자 사용자 이름과 암호를 Administrator 및 Password로 바꿉니다.

<RIBCL VERSION="2.0">
<LOGIN USER_LOGIN = "adminname"PASSWORD = "password">
<RIB_INFO MODE="write">
<FORCE_FORMAT VALUE="all" />
</RIB_INFO>
</LOGIN>
</RIBCL>

iLO 4 펌웨어 버전은 2.44 이상이어야 합니다. 다음과 같이 HPE.com에서 사용 가능한 최신 버전을 다운로드하십시오.

최신 버전의 iLO 4 펌웨어를 다운로드할 수 있습니다. iLO 4 펌웨어

NAND 포맷 방법

이 문서에서는 ProLiant Gen8 또는 Gen9 서버에서 NAND를 포맷하는 데 사용할 수 있는 5가지 방법을 설명합니다.

참고: NAND 포맷이 성공했는지 확인하는 단계가 이 문서의 끝에 나와 있습니다.

NAND 포맷을 수행하기 전 추가 고려 사항

대부분의 경우 서버가 온라인 상태일 때 NAND 포맷을 수행할 수 있습니다.

예외: 내장 SD 카드에서 부팅하는 VMware ESXi 호스트의 경우 - ESXi OS를 종료한 상태에서 NAND 포맷을 수행하는 것이 좋습니다. 이 권장 사항은 iLO 4 펌웨어를 업데이트하거나 내장 SD 카드에서 부팅하는 ESXi 호스트의 iLO를 리셋할 때도 적용됩니다.

NAND 포맷이 성공하려면 서버 AC 전원 제거가 필요할 수 있습니다(NAND 포맷 이전). ML 또는 DL 시리즈 서버의 경우 서버를 종료하고 몇 초 동안 전원 케이블을 분리하여 이를 수행할 수 있습니다. 서버 블레이드의 경우, OA CLI에 로그인하고 "reset server#"를 입력하여 E-퓨즈 리셋을 수행할 수 있습니다. 여기서 "#"은 서버 블레이드의 베이 번호입니다.

AuxPwrCycle 기능이 iLO 4 펌웨어 버전 2.55에 추가되어 AC 전원 제거와 동등한 작업을 서버에서 원격으로 수행할 수 있습니다.

성공적인 NAND 포맷 후 수행할 단계

NAND 포맷을 수행할 때 서버의 전원이 켜져 있으면 성공적인 NAND 포맷 후 서버를 재부팅해야 합니다. 이 재부팅은 iLO 4 펌웨어 버전 2.53 이상이 설치된 상태로 다음번 서버 POST 동안 서버의 RIS 및 RESTful 데이터를 다시 채웁니다. iLO 4 펌웨어 버전 2.50 이상이 설치되어 있는 경우, iLO CLI에 연결하고(putty 사용) 서버를 재부팅하기 전에 명령 "oemHP_clearRESTapistate"를 사용하여 서버의 RIS 및 RESTful 데이터를 다시 채우십시오.

iLO 4 펌웨어 버전 2.53 이상이 설치된 상태의 서버 POST:

참고: iLO 4 펌웨어 버전 2.50 이상이 설치되어 있는 경우, iLO CLI에 연결하고(putty 사용) 서버를 재부팅하기 전에 명령 "oemHP_clearRESTapistate"를 사용하여 서버의 RIS 및 RESTful 데이터를 다시 채우십시오.

IP(Intelligent Provisioning)를 다시 설치하여 이것이 제대로 작동하고 iLO 4 GUI "시스템 정보 - 펌웨어 정보” 페이지에 설치된 것으로 보고되는지 확인합니다.

OneView를 사용하는 경우: 서버를 재부팅한 후 (서버의 RIS 및 RESTful 데이터를 다시 채우기 위해) OneView에서 서버 새로 고침을 수행하십시오. 새로 고침 후 OneView의 기존 오류가 제거된 것으로 표시되어야 합니다.

참고: 아래 스크린 샷은 iLO 펌웨어 버전 2.60을 보여주지만, 단지 예시를 위한 것입니다. 실제 펌웨어 버전은 2.61입니다.

NAND 포맷 방법 1: iLO 4 GUI 사용

iLO 4 펌웨어 버전 2.61에는 Gen8/Gen9 서버를 위한 다음과 같은 새로운 기능이 추가되었습니다.

iLO GUI를 통해 NAND 포맷을 수행하는 단계

1. iLO가 내장 플래시/SD-CARD에 대한 자체 테스트 오류를 보고한 경우 iLO 4 GUI 로그인에 경고가 표시됩니다.

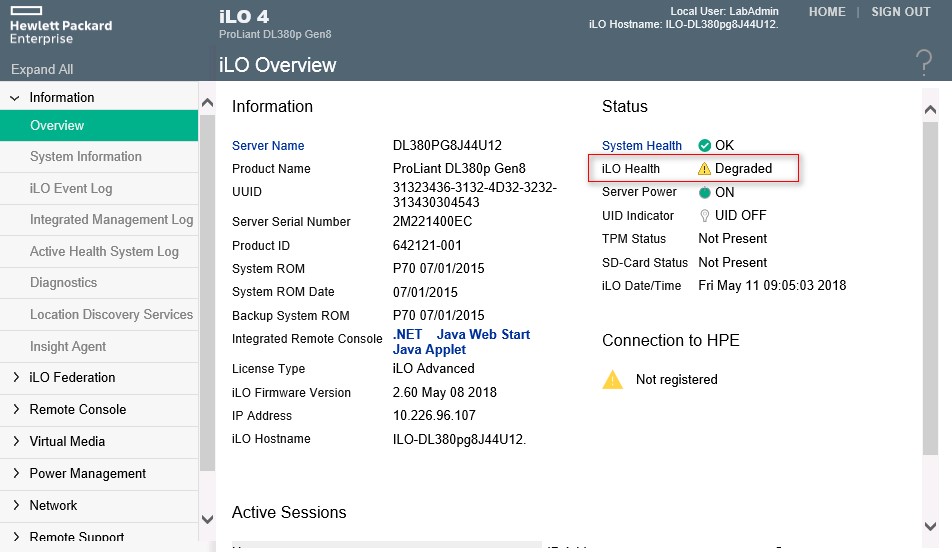

2. iLO 4 GUI 개요 페이지에 "iLO 상태"가 "저하됨"으로 표시됩니다. iLO 상태” 하이퍼링크를 클릭하여 iLO 진단 페이지로 직접 이동합니다.

3. iLO 4 GUI 진단 페이지에 "내장 플래시/SD-카드” 상태가 "저하됨”으로 표시됩니다. “iLO 상태” 하이퍼링크를 클릭하면 “내장 플래시 포맷 및 iLO 재설정” 단추가 표시됩니다(참고: "iLO 상태" 하이퍼링크는 "iLO 상태"가 "저하됨” 상태인 경우에만 표시됩니다).

4. “내장된 플래시 포맷 및 iLO 재설정” 단추를 클릭하여 NAND 포맷을 수행합니다.

5. NAND 포맷을 수행하기 전에 최종 확인으로 팝업 메시지가 표시됩니다.

6. NAND 포맷이 시작된 후, iLO 4가 자동으로 리셋되고 iLO 4 GUI 로그인 페이지가 표시됩니다(사용자가 iLO 4 GUI에 다시 로그인해야 합니다).

참고: 브라우저 캐싱으로 인해 iLO 4 자체 테스트 경고가 계속 표시됩니다.

NAND 포맷 방법 2: 온보드 관리자를 통해(ProLiant 서버 블레이드만)

1. putty를 사용하여 관리자로 OA CLI에 로그인합니다.

2. 적절한 서버 베이 번호에 맞춰 아래 항목을 편집한 다음 텍스트를 잘라내어 putty 세션에 붙여넣고 출력을 관찰하여 입력이 OA에 의해 승인되었는지 확인합니다. 수정된 텍스트 전체를 복사하여 OA CLI에 붙여넣어 NAND 포맷을 시작합니다.

구문:

HPONCFG <bay #> << end_marker
<RIBCL VERSION="2.0">
<LOGIN USER_LOGIN = "adminname"PASSWORD = "password">
<RIB_INFO MODE="write">
<FORCE_FORMAT VALUE="all" />
</RIB_INFO>
</LOGIN>
</RIBCL>
end_marker

다음은 예입니다(베이 3 포맷 - 굵게 표시됨).

HPONCFG 3 << end_marker
<RIBCL VERSION="2.0">
<LOGIN USER_LOGIN = "adminname"PASSWORD = "password">
<RIB_INFO MODE="write">
<FORCE_FORMAT VALUE="all" />
</RIB_INFO>
</LOGIN>
</RIBCL>
end_marker

NAND 포맷 방법 3: Windows (원격 포맷)

로컬 서버나 원격 Windows 호스트 또는 클라이언트에 HPQLOCFG를 다운로드하고 설치합니다. 유틸리티를 다운로드하려면:

https://support.hpe.com/hpesc/public/swd/detail?swItemId=MTX_5ee197c5bd7641359f45d876b1

Force_Format.XML 파일(위의 필수 구성 요소 섹션에서 설명)을 유틸리티가 있는 폴더에 배치합니다. 기본 위치는 C:\Program Files (x86)\Hewlett-Packard\HPLights-OutConfiguration Utility입니다.

HPQLOCFG를 사용하여 NAND를 포맷합니다. 아래 명령에서는 .xml 파일의 이름이 Force_Format.xml이라고 가정합니다. 명령에서 굵게 표시된 항목은 스크린 샷에 표시된 대로 iLO IP 주소, 사용자 이름 및 암호로 바꿔야 합니다.

NAND 포맷 방법 4: Windows PowerShell (원격 포맷)

명령이 승인되면 다음과 유사한 상태가 표시됩니다.

NAND 포맷 방법 5: Linux 또는 VMware (로컬 포맷)

로컬 서버나 원격 Windows 호스트 또는 클라이언트에 HPONCFG를 다운로드하고 설치합니다. 유틸리티를 다운로드하려면:

"./hponcfg -i Force_Format.xml

포맷이 성공적으로 완료되면 다음과 유사한 메시지가 표시됩니다. “IP:XXX.XXX.XXX.XXX에 대한 스크립트가 성공했습니다."

NAND 포맷이 성공했는지 확인하는 방법(iLO 4 펌웨어 버전 2.61 이상이 설치된 경우) :

NAND 포맷이 시작된 후, iLO 4가 자동으로 리셋되고 iLO 4 GUI 로그인 페이지가 표시됩니다(사용자가 iLO 4 GUI에 다시 로그인해야 합니다). 다음 검사를 수행하여 NAND 포맷이 성공했는지 확인하십시오.

브라우저 캐시를 새로 고쳐 iLO 4 GUI 로그인 페이지에 더 이상 자체 테스트 경고가 표시되지 않는지 확인합니다:

iLO 4 GUI 개요 페이지에서 iLO 상태가 정상인지 확인합니다:

성공적인 NAND 포맷을 확인하기 위해 iLO 이벤트 로그에 다음 메시지가 있는지 확인합니다.

"임베디드 플래시/SD-CARD: 하나 이상의 스토리지 장치가 포맷되었습니다"

iLO 4 진단 페이지를 열어 iLO 자체 테스트 상태가 정상(저하됨 아님)인지 확인합니다.

2.61 펌웨어가 설치된 상태에서 iLO 4 GUI 진단 페이지에 "iLO 상태"가 "녹색” 상태( "iLO 상태"가 더 이상 하이퍼 링크가 아님)로 표시되는지 확인합니다.

참고: NAND 포맷이 성공적이지 않은 경우 임베디드 플래시/SD-CARD에 대한 iLO 4 자체 테스트 오류를 해결하기 위해 추가 단계가 필요합니다.

자세한 내용은 이 권고를 참조하십시오:

고객 권고 c04996097, (개정) - HPE Integrated Lights-Out 4 (iLO 4) - HPE Active Health System (AHS) 로그 및 HPE OneView 프로필을 이용할 수 없음으로 인해 iLO 자가 진단 오류 8192, Embedded Media Manager 및 기타 오류를 유발할 수 있음

다음에서 문서를 찾으십시오.

https://support.hpe.com/hpesc/public/docDisplay?docId=emr_na-c04996097
